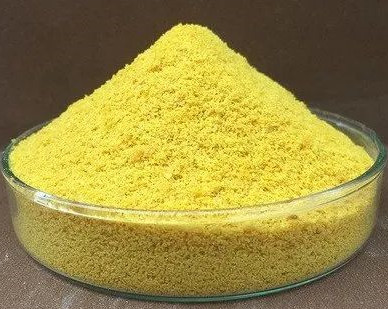

一、聚合氯化鋁檢驗指標

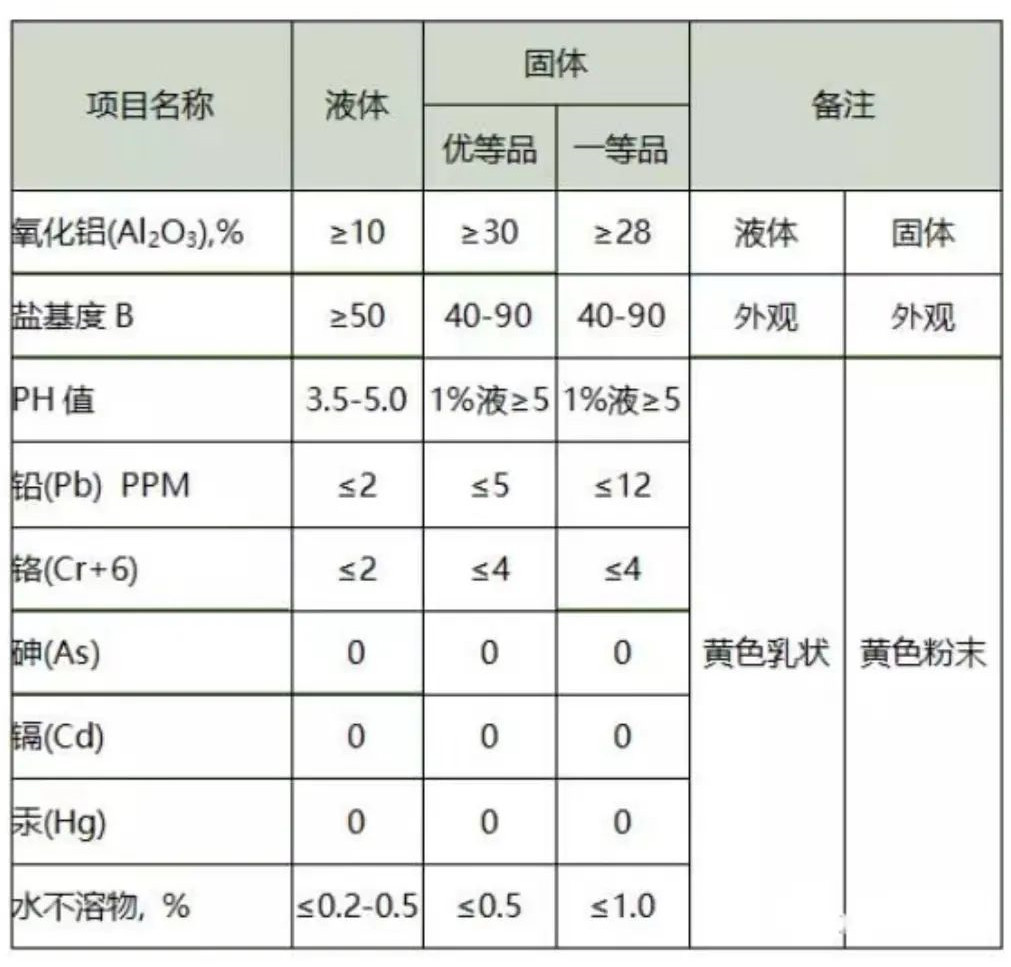

PAC（聚合氯化鋁）的最重要三個質量指標是什么，決定聚合氯化鋁質量的鹽基度、ＰＨ值、氧化鋁含量，這是聚合氯化鋁的三個最重要的質量指標。

1、鹽基度

PAC（聚合氯化鋁）中某種形態的羥基化程度或堿化的程度稱為鹽基度或堿化度。一般用羥鋁摩爾比B=[OH]/[Al]百分率表示。鹽基度是聚合氯化鋁最重要的指標之一，與絮凝效果有十分密切的關系。原水濃度越高，鹽度越高，則絮凝效果越好。歸納起來，在原水濁度86~10000mg/L范圍內，聚合氯化鋁最佳鹽基度在409~853，且聚合氯化鋁的許多其他特性都與鹽基度有關。　

2、pH值

PAC（聚合氯化鋁）溶液的pH也是一項重要的指標。它表示溶液中游離狀態的OH-數量。聚合氯化鋁的pH值一般隨鹽基度升高而增大，但對于不同組成的液體，其pH值與鹽基度之間并不存在對應關系。具有相同鹽基度濃度的液體，當濃度不同時，其pH值也不同。

3、氧化鋁含量

PAC（聚合氯化鋁）中氧化鋁含量是產品有效成分的衡量指標，它與溶液的相對密度有一定的關系，一般說來相對密度越大，則氧化鋁含量越高。聚合氯化鋁黏度與氧化鋁含量有關，隨氧化鋁含量增大黏度增大。相同條件下，相同濃度氧化鋁條件下，聚合氯化鋁的粘度要低于硫酸鋁，更有利于輸送和使用。

二、氧化鋁(AI2O3)含量的測定

1、方法提要

在試樣中加酸使試樣解聚。加入過量的乙二胺四乙配二鈉溶液，使其與鋁及其他金屬離絡合。用氯化鋅標準滴定溶液滴定剩余的乙二胺四乙酸二鈉。再用氟化鉀溶液解析出絡合鋁離子，用氯化鋅標準滴定溶液滴定解析出的乙二胺四乙酸二鈉。

2、試劑和材料

2.1、硝酸(GB/T 626)：1+12溶液；

2.2、乙二胺四乙酸二鈉(GB/T 1401)：c(EDTA)約0.05mol/L溶液。

2.3、乙酸鈉緩沖溶液：稱取272g乙酸鈉(GB/T 693)溶于水，稀釋至1000mL，搖勻。

2.4  氟化鉀(GB/T 1271)：500g/L溶液，貯于塑料瓶中。

2.5  硝酸銀(GB/T 670)：1g/L溶液；

2.6  氯化鋅：c(ZnCI2)=0.0200mol/L標準滴定溶液；

稱取1.3080g高純鋅(純度99.99%以上)，精確至0.0002g，置于100mL燒杯中。加入6～7mL鹽配(GB/T 622)及少量水，加熱溶解。在水浴上蒸發到接近干涸。然后加水溶解，移入1000mL容量瓶中，用水稀釋至刻度，搖勻。

2.7  二甲酚橙：5g/L溶液。

3、分析步驟

稱取8.0～8.5g液體試樣或2.8～3.0g固體試樣，精確至0.0002g，加水溶解，全部移入500mL容量瓶中，用水稀釋至刻度，搖勻。用移液管移取20mL，置于250mL錐形瓶中，加2mL硝酸溶液(4.2.2.1)，煮沸1min。冷卻后加入20mL乙二胺四乙酸二鈉溶液(4.2.2.2)，再用乙酸鈉緩沖溶液(4.2.2.3)調節pH約為3(用精密pH試紙檢驗)，煮沸2min。冷卻后加入10mL乙酸鈉緩沖溶液(4.2.2.3)和2～4滴二甲酚橙指示液(4.2.2.7)，用氯化鋅標準滴定溶液(4.2.2.6)滴定至溶液由淡黃色變為微紅色即為終點。

加入10mL氟化鉀溶液(4.2.2.4)，加熱至微沸。冷卻，此時溶液應呈黃色。若溶液呈紅色，則滴加硝酸(4.2.2.1)至溶液呈黃色。再用氯化鋅標準滴定溶液(4.2.2.6)滴定，溶液顏色從淡黃色變為微紅色即為終點。記錄第二次滴定消耗的氯化鋅標準滴定溶液的體積(V)。

1、分析結果的表述

以質量百分數表示的氧化鋁(AI2O3)含量(x1)按式(1)計算：

x1=Vc×0.05098/m×20/500 × 100=Vc×127.45/m----(1)

式中

V——第二次滴定消耗的氯化鋅標準滴定溶液的體積mL；

C——氯化鋅標準滴定溶液的實際濃度，mol/L；

m——試料的質量，g；

0.05098——與1.00mL氯化鋅標準滴定溶液[c(ZnCI2)=1.000mol/L]相當的以克表示的氧化鋁的質量。

2、允許差

取平行測定結果的算術平均值為測定結果，平行測定結果的絕對差值，液體產品不大于0.1%，固體樣品不大于0.2%。
